セーフティーベース®LL型
東日本 西日本 東北

高さ9段階調節

作業台の高さ調節は9段階、最高1,950mmで天井高3,600mmに対応。
スチール製で安定性抜群です。

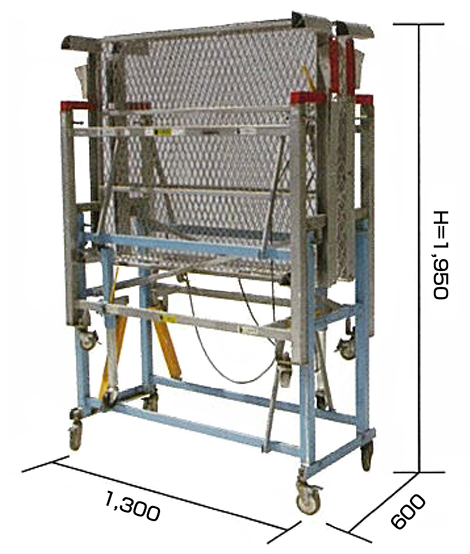

折りたたみ収納時

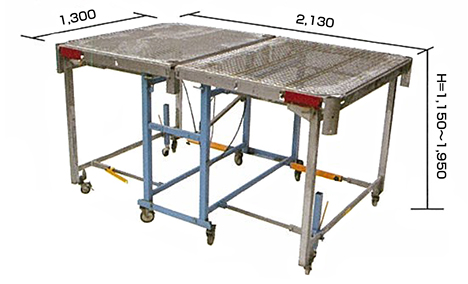

寸法 1,300×2,130
高さ調節 ピッチ:100 9段階
1,150 1,250 1,350 1,450 1,550
1,650 1,750 1,850 1,950
折りたたみ寸法 W600×D1,300×H1,950
施工高さ 2,800~3,600
安全荷重(kg) 350
本体自重(kg) 135.0
キャスター 100φストッパー付×4
75φストッパー付×4
天板 エキスパンドメタル
天板面積(㎡) 2.77
セット、解体 20台 2人で約10分
搬入車両積載台数 2t ショート平 5台
2t ユニック 5台(西日本のみ)
3t PG 9台
4t ユニック 12台
4t PG または平車 14台
10t ユニック 24台(西日本のみ)

取扱組み立て手順

STEP1.

安全の為、移動が終わりましたら、キャスターのストッパーをかけておいて下さい。

STEP2.

1番の天板からひらきます。Aバーと、Bバーを手前に引くようにしてひきます。

STEP3.

2番の天板も同じようにしてひらきます。

STEP4.

高さ調整は2人でおこなってください。

STEP5.

1番の天板から始めます。各支柱のロックピンをはずし、天板全体を持ちあげます。安全ロックが作動してますので天板は落下しません。
高さ調整が終了しましたら、各支柱のロックピンをかけて下さい。

STEP6.

2番の天板も同じようにして持ちあげます。

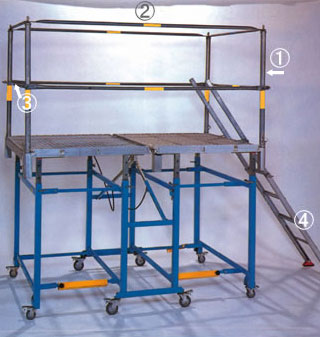

安全な作業の為の数々のオプション材

本体自重(kg) 高さ
手摺柱 3.1 1,200
手摺長材 2.7 2,070(長さは、穴芯間)
手摺短材 1.4 1,240(長さは、穴芯間)
本体自重(kg) 折りたたみ寸法
伸縮タラップ 13.5 500×60×2,050
